初版2024/11/25

紙コップで、FMトランスミッターを作ったので、ついでにAMトランスミッターを作ってみました
全然飛びません！　増幅入れましたが、３mがいいところです
マイクは、カーボンマイクを作ろうとしたのですが、４種類ぐらい作ったのですが失敗　あきらめて　ダイナミックマイクに
しました

1.


   	とりあえずコイルが無いといけないので空芯コイルを巻いてみました とは言ってもFMトランスミッターとはちがい　えらい巻かなといけません・・・。 マジックインクに紙を巻いて筒にしました コイルの直径は巻き幅と同じくいらいがいいのですがでかくなってしまうのでφ12にしました 計算サイトで計算して 300μH 100pF で共振周波数900kHzぐらいです 外形0.1mmのエナメル線350回　ああめんどくさいぞおお
   	帰還発振でコイルの二次巻線まくのいやだったので、 コルピッツで発振させようとそたのですが ベース変調　エミッタ変調　コレクタ変調どれでも 対応できるような回路にしたのですがうまく発振してくれず あきらめて二次巻き線巻きました テストで発振させたのですが、50cmしか届きません まじかあ！！ とりあえず、増幅入れるかです
   	コイルの紙にハトメ端子を付けました
   	次にマイクですが　カーボンマイクうまくいかないのでダイナミックマイクを作ることにしました 磁石は、何かの機械に添付されていた強力磁石がありましたのでこれを使うことに コイルは、要らないリレーをばらしてエナメル線を利用 めちゃ細いです 200回くらい巻きたかったのですが120回くらいでエナメル線がもつれてしまい断念
   	紙コップの底に、テープで貼り付けました 端子は、スズメッキ線で作りました

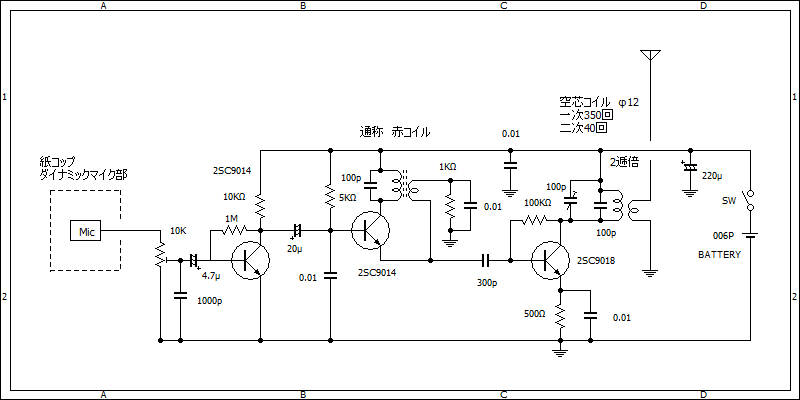

   コイルをごそごそ探していたら、AM用の赤コイルが出てきましたので、増幅回路を追加しました。が、紙コップに巻いたコイルがアンテナ
   になって回り込んできて変な発振がおきます
   まあ何もシールドしてないしねえ　しょうがないので、２逓倍して周波数を変えました　元600khz 出力1200khz
   マイクは結構優秀で、マイクアンプ無くてもちょっと音小さいですが変調かかりましたねえ
