初版2025/4/15

AliExpressで買った2.8インチのST7789をESP32を Adafruit_GFX　Adafruit_ST7789を使ってテスト表示させて、見たところ
色がおかしい　グリーンがマゼンタ　赤が、シアン　黒が、白　白が黒になる　なんじゃこりゃ
グリーン(ライム)#00FF00 マゼンタ#FF00FF 赤#FF0000 シアン#00FFFF どうもビットがひっくり返ってるぞ

1. 色がおかしい

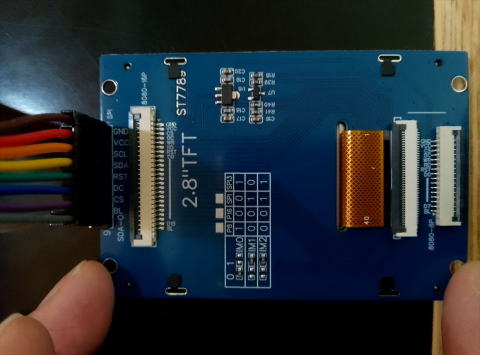

   	AliExpressで、560円で購入 インターフェースが、 パラレル8bit 16bit シリアルが、SPI SPI3モードが使える みたいス ショートピン設定が011になってるので 現状SPIモードス

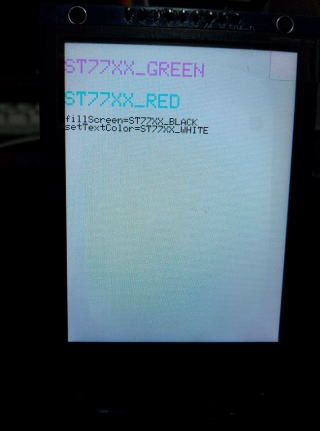

   	で、テスト表示させると色が変です

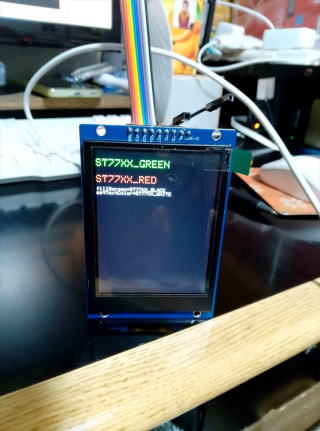

   	直ったところ


   で、ライブラリの凡例プログラム(garphictest_st7789.ino)を見ていたら、invertDisplay(true)と、invertDisplay(false)を発見
   invertちゅうことは反転スよね　これかあで試したところ正常になりました
   tft.invertDisplay(false); を追記

   graphicstest_st7789.ino



2. ビットマップデータが書き込めないゾ
   さて、秒数はニキシー管で表示　それ以外は、ディスプレイにて表示させます。ディスプレイの文字表示ですが、デフォルトフォント以外にも
   libraries\Adafruit_GFX_Library\Fontsの中に標準で何種類か準備されていますが、時分を表示するには　んんてな感じです
   で、ニキシー管のフリー素材があったので、画像で時分を表示させることにしました
   ESP32 Sketch Data Uploadを試したのですが、古いArudinoIDE(1系)でしか動かないようです　替りは、esp32 littlefs uploaderがあるようで
   試してみたところ、正常にアップロードされるのですが、SPIFFS_ImageReaderでは読み込んでくれませんでした　littlefsでイメージファイル
   読み出しもなんかうまくいかない・・・・。SPIFFSは使われない方向みたいなんだが・・・。
   ArudinoIDE1.8.19まだパソコンに残っていたので、今回は、Sketch Data Uploadを使って書き込みました

   ESP32 Sketch Data Upload https://github.com/me-no-dev/arduino-esp32fs-plugin

   esp32 littlefs uploader https://github.com/earlephilhower/arduino-littlefs-upload






3. バックライトについて
   バックライトは、ディスプレイのBLピンにpwmで供給することで調整できるようです

   int pwmM_pin=19;//バックライト輝度


   int kido_atai=50;


   void setup() {
   　pinMode(pwmM_pin, OUTPUT);
   　//輝度調整

   　ledcAttach(pwmM_pin,200,8);//200hz 8bit

   　ledcWrite(pwmM_pin,kido_atai);
   　{

   周波数どれぐらいがいいかわからんけどまあ200Hzなら見えんし


4. 文字消去について
   年月日曜日は、フォント文字列にて描画しました　一旦消去しないと、重ね書きになってしまいます
   全消去して描画しなおすか、ですが　ビットマップの表示(多分読み出し部)がものすごく遅いので
   必要部分を黒塗りで塗りつぶして消去としました

   左上座標が(0,0)なんですが、文字の描画位置をtft.setCursor(x,y);で指定するとx,yは、文字の
   左下の位置になります　■の塗りつぶしは、tft.fillRect(x, y, 幅, 下高, ST77XX_BLACK);
   左上座標からの変位指定になります　文字24ptだから24ドットかと思いきやなんかドットが多い
   判らんので適当に塗りつぶしエリアを24より広げました




   以上間違い等ありましたら、以下ご意見箱にお願いします
